Vorteile der Fischbach Compact Gebläse
Die Fischbach Compact-Gebläse / Radialventilatoren haben ein im Gehäuse befestigtes Aggregat mit feststehender Achse und sind mit Gummi-Metall-Verbindungen als Schwingungsdämpfer ausgestattet. Das Compact-Gebläse / Radialventilator Gehäuse besteht aus verzinktem Stahlblech und ist wahlweise als Sonderausführung lackiert oder in Edelstahl-Ausführung lieferbar. Die Befestigungswinkelschienen der Gebläse sind durch Rundlöcher und am Gehäuse befindlichen Punktschweißmuttern vielseitig versetzbar. Langlöcher optimieren die Befestigungsmöglichkeiten.
Die Ventilatoren Laufräder sind aus verzinktem Stahlblech mit vorwärtsgekrümmten Schaufeln, genietet oder gestanzt. Das Radialventilator Aggregat ist feingewuchtet nach ISO 1940 Teil 1 bis Güteklasse Q 1. Der Gebläsemotor ist mit einem Thermokontakt ausgestattet. Die maximale Umgebungstemperatur beträgt je nach Gebläse-Typ 80°C. Bei den EC-Versionen arbeitet der EC-Scheibenankermotor sensorlos und ist bauseits mit einem Thermokontakt ausgestattet.
- Ventilator doppelseitig oder einseitig saugend
- im Luftstrom liegender SCHEIBENANKER-MOTOR oder EC-SCHEIBENANKER-MOTOR
- 4-polig, 230V/400V/50Hz/60Hz
- Gebläsemotor mit Fischbach EC Regler IP54 / Frequenzumrichter IP21 / IP66 (EC)
- Gebläsemotor: Drehzahl regelbar über Schnittstelle 0-10 Volt (EC)
- Spannung von 0 – 100% regelbar
- Isolierstoffklasse F (155°C) nach VDE 0530.
- Motorschutzart IP 65 (elektrischer Teil) nach DIN 40050 mit CE-Zeichen.
- ErP Konform

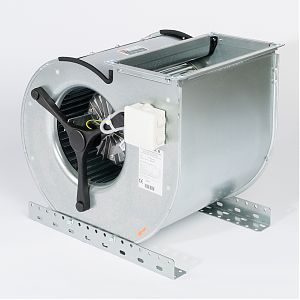

Compact-Gebläse D/DS/DS-EC doppelseitig saugend – Räder mit vorwärts gekrümmten Schaufeln
Fischbach Compact Gebläse / Radialventilatoren der Baureihe D/DS mit vorwärtsgekrümmten Laufrädern und im Luftstrom liegendem Scheibenankermotor / EC-Scheibenankermotor sind die perfekte Lösung für alle Anwendungen im Bereich der Heizungs-, Lüftungs- und Klimatechnik sowie für den Einbau in Heizgeräte und Lüftungsboxen. Der maximale Volumenstrom beträgt 23.000 m³/h (D/DS Serie) oder 24.000 m³/h (DS-EC Serie).
Auch bei industriellen Anwendungen, z.B. im Maschinen- und Anlagenbau zeichnen sich Fischbach Compact-Gebläse mit der hohen Schutzart IP65 und Temperaturbeständigkeit als Ideal heraus. Alle Compact-Gebläse sind auch in Edelstahl Ausführung (V2A/V4A) erhältlich.
Produkttabellen D/DS-EC Serie
| Produkt Datenblatt (PDF) | Daten | Spannung | Motor |
|---|---|---|---|
| D240/EM 10 | bis 1688 m³/h | 230V | EC-Motor |
| D270/EM 10 | bis 2240 m³/h | 230V | EC-Motor |
| D340/EM 10 | bis 2340 m³/h | 230V | EC-Motor |
| D440/EM 15 | bis 2380 m³/h | 230V | EC-Motor |
| D470/EM 15 | bis 2745 m³/h | 230V | EC-Motor |
| D540/EM 15 | bis 2992 m³/h | 230V | EC-Motor |
| D540/EM 25 | bis 3010 m³/h | 230V | EC-Motor |
| D570/EM 25 | bis 3520 m³/h | 230V | EC-Motor |
| DS5-640/EM 35 | bis 4257 m³/h | 230V | EC-Motor |
| DS6-740/EM 35 | bis 4833 m³/h | 230V | EC-Motor |
| DS6-770/EM 850 | bis 5167 m³/h | 230V | EC-Motor |
| D670/EM 35 | bis 5488 m³/h | 230V | EC-Motor |
| DS6-740/DM 500 | bis 4050 m³/h | 400V | EC-Motor |
| D770/DM 850 | bis 6500 m³/h | 400V | EC-Motor |
| D770/EM 850 | bis 5870 m³/h | 230V | EC-Motor |
| DS6-770/DM 850 | bis 6000 m³/h | 400V | EC-Motor |
| D640/DM 500 | bis 4492 m³/h | 400V | EC-Motor |
| D670/DM 500 | bis 5488 m³/h | 400V | EC-Motor |
| D770/DM 1 | bis 7150 m³/h | 400V | EC-Motor |
| DS6-770/DM 1 | bis 6700 m³/h | 400V | EC-Motor |
| D970/DM 2 | bis 8463 m³/h | 400V | EC-Motor |
| DS8-970/DM 2 | bis 8660 m³/h | 400V | EC-Motor |
| DS8-980/DM 2.5 | bis 11295 m³/h | 400V | EC-Motor |
| DS9-070/DM 2.5 | bis 12380 m³/h | 400V | EC-Motor |
| DS9-070/DM 5 | bis 14222 m³/h | 400V | EC-Motor |
| DS9-001/DM 5 | bis 17300 m³/h | 400V | EC-Motor |
| Produkt Datenblatt (PDF) | Daten | Spannung | Motor |
|---|---|---|---|
| D240/E 1 | bis 1334 m³/h | 230V | Standard |
| D270/E 1 | bis 1519 m³/h | 230V | Standard |
| D340/E 1 | bis 1526 m³/h | 230V | Standard |
| D440/E 15 | bis 2200 m³/h | 230V | Standard |
| D540/E 15 | bis 2346 m³/h | 230V | Standard |
| D470/E 15 | bis 2409 m³/h | 230V | Standard |
| D540/E 25 | bis 2903 m³/h | 230V | Standard |
| D570/E 25 | bis 3400 m³/h | 230V | Standard |
| D640/E 35 | bis 3390 m³/h | 230V | Standard |
| D670/E 35 | bis 4070 m³/h | 230V | Standard |
| D730/E 35 | bis 3650 m³/h | 230V | Standard |
| DS5-640/E 35 | bis 3350 m³/h | 230V | Standard |
| DS6-740/E 35 | bis 3685 m³/h | 230V | Standard |
| DS6-740/E 65 | bis 3775 m³/h | 230V | Standard |
| D730/D 500 | bis 3677 m³/h | 400V | Standard |
| DS6-740/D 500 | bis 3686 m³/h | 400V | Standard |
| D670/D 500 | bis 4300 m³/h | 400V | Standard |
| DS6-770/E 65 | bis 4602 m³/h | 230V | Standard |
| D770/E 65 | bis 4730 m³/h | 230V | Standard |
| DS6-770/D 850 | bis 5420 m³/h | 400V | Standard |
| DS6-770/D 1 | bis 5820 m³/h | 400V | Standard |
| D770/E 80 | bis 6004 m³/h | 230V | Standard |
| D770/D 850 | bis 6466 m³/h | 400V | Standard |
| D770/D 1 | bis 6477 m³/h | 400V | Standard |
| DS8-970/D 2 | bis 7850 m³/h | 400V | Standard |
| D970/D 2 | bis 9144 m³/h | 400V | Standard |
| DS9-070/D 2.5 | bis 9850 m³/h | 400V | Standard |
| DS8-980/D 2.5 | bis 10874 m³/h | 400V | Standard |
| DS9-070/D 5 | bis 14025 m³/h | 400V | Standard |
| DS9-001/D 5 | bis 14600 m³/h | 400V | Standard |
| DS0-101/TD 10 | bis 24800 m³/h | 400V | Standard |
Compact-Gebläse DR/DR-EC – Räder mit rückwärts gekrümmten Schaufeln
Das Compact Gebläse der Baureihe DR mit rückwärts gekrümmten Laufrädern und im Luftstrom liegendem EC-Scheibenankermotor ist die perfekte Lösung für alle Anwendungen im Bereich der Heizungs-, Lüftungs- und Klimatechnik sowie für den Einbau in Heizgeräte und Lüftungsboxen. Der maximale Volumenstrom beträgt 11.500 m³/h.
Auch bei industriellen Anwendungen, z.B. im Maschinen- und Anlagenbau zeichnen sich Fischbach Compact-Gebläse mit der hohen Schutzart IP65 und Temperaturbeständigkeit als Ideal heraus. Alle Compact-Gebläse sind auch in Edelstahl Ausführung (V2A/V4A) erhältlich.
Download Material
Produkttabellen DR/DR-EC Serie
| Produkt Datenblatt (PDF) | Daten | Spannung | Motor |
|---|---|---|---|
| DR7-315/E25 | 2800 m³/h | 230V | Standard |
| DR8-355/E25 | 4500 m³/h | 230V | Standard |
| DR9-400/E35 | 6550 m³/h | 230V | Standard |
| DR0-450/D1 | 9100 m³/h | 400V | Standard |
| DR7-315/EM25 | 3500 m³/h | 230V | EC-Motor |
| DR8-355/EM25 | 5300 m³/h | 230V | EC-Motor |
| DR9-400/EM35 | 7800 m³/h | 230V | EC-Motor |
| DR0-450/DM1 | 11500 m³/h | 400V | EC-Motor |

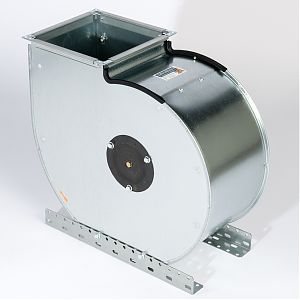

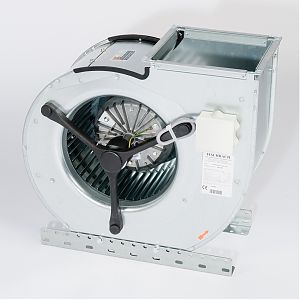

Compact Gebläse CE/CE-EC Serie – Räder mit vorwärts gekrümmten Schaufeln
Mit der Baureihe CE/CE-EC bietet Fischbach ein breites Lieferprogramm von einseitig saugenden Compact-Gebläsen / Radialventilatoren mit innenliegendem Scheibenankermotor für den Einsatz bei diversen Lüftungsanwendungen im RLT-Bereich oder im Maschinen- und Anlagenbau.
Besonders die doppelte Schallentkopplung sorgt für einen extrem leisen Betrieb, z.B. im Bereich Absauganlagen an Arbeitsplätzen. Der maximale Volumenstrom beträgt 7.000 m³/h (CE Serie) oder 8.000 m³/h (CE-EC Serie).
Produkttabellen der CE/CE-EC Serie
| Produkt Datenblatt (PDF) | Daten | Spannung | Motor |
|---|---|---|---|
| CE240/EM 10 | bis 810 m³/h | 230V | EC-Motor |
| CE470/EM 10 | bis 1493 m³/h | 230V | EC-Motor |
| CE5-670/EM 15 | bis 2299 m³/h | 230V | EC-Motor |
| CE670/EM 25 | bis 2067 m³/h | 230V | EC-Motor |
| CE690/EM 35 | bis 3153 m³/h | 230V | EC-Motor |
| CE6-770/EM 25 | bis 2730 m³/h | 230V | EC-Motor |
| CE6-770/DM 500 | bis 3200 m³/h | 400V | EC-Motor |
| CE790/DM 500 | bis 4404 m³/h | 400V | EC-Motor |
| CE790/EM 35 | bis 4380 m³/h | 230V | EC-Motor |
| CE890/EM 850 | bis 4849 m³/h | 230V | EC-Motor |
| CE890/DM 850 | bis 4849 m³/h | 400V | EC-Motor |
| CE890/DM 1 | bis 5825 m³/h | 400V | EC-Motor |
| CE9-090/DM 2 | bis 6723 m³/h | 400V | EC-Motor |
| CE990/DM 2 | bis 6982 m³/h | 400V | EC-Motor |
| CE9-090/DM 2.5 | bis 8443 m³/h | 400V | EC-Motor |
| Produkt Datenblatt (PDF) | Daten | Spannung | Motor |
|---|---|---|---|
| CE240/E 1 | bis 754 m³/h | 230V | Standard |
| CE470/E 1 | bis 1162 m³/h | 230V | Standard |
| CE670/E 15 | bis 1893 m³/h | 230V | Standard |
| CE5-670/E 15 | bis 2070 m³/h | 230V | Standard |
| CE6-770/E 35 | bis 2588 m³/h | 230V | Standard |
| CE690/E 35 | bis 2682 m³/h | 230V | Standard |
| CE790/E 35 | bis 3250 m³/h | 230V | Standard |
| CE890/E 65 | bis 3573 m³/h | 230V | Standard |
| CE890/E 80 | bis 4388 m³/h | 230V | Standard |
| CE670/D 500 | bis 2073 m³/h | 400V | Standard |
| CE690/D 500 | bis 2828 m³/h | 400V | Standard |
| CE790/D 500 | bis 3382 m³/h | 400V | Standard |
| CE890/D 850 | bis 4840 m³/h | 400V | Standard |
| CE890/D 1 | bis 5025 m³/h | 400V | Standard |
| CE990/D 2 | bis 5921 m³/h | 400V | Standard |
| CE9-090/D 2 | bis 6386 m³/h | 400V | Standard |
| CE9-090/D 2.5 | bis 7800 m³/h | 400V | Standard |
Compact Gebläse CER/CER-EC Serie – Räder mit rückwärts gekrümmten Schaufeln
Die CER-EC Serie bietet wie die CE Baureihe ein breites Lieferprogramm von einseitig saugenden Compact-Gebläsen mit innenliegendem Scheibenankermotor für den Einsatz bei diversen Lüftungsanwendungen im RLT-Bereich oder im Maschinen- und Anlagenbau, jedoch mit rückwärts gekrümmten Schaufeln.
Wie bei der CE Baureihe sorgt die doppelte Schallentkopplung für einen extrem leisen Betrieb, z.B. im Bereich Absauganlagen an Arbeitsplätzen. Der maximale Volumenstrom beträgt 5750 m³/h.
Download Material
Produkttabellen der CER/CER-EC Serie
| Produkt Datenblatt (PDF) | Daten | Spannung | Motor |
|---|---|---|---|
| CER7-315/EM1 | 2100 m³/h | 230V | EC-Motor |
| CER8-355/EM15 | 3000 m³/h | 230V | EC-Motor |
| CER9-400/EM25 | 4050 m³/h | 230V | EC-Motor |
| CER0-450/EM35 | 5750 m³/h | 230V | EC-Motor |
| CER7-315 / E1 | 1500 m³/h | 230V | Standard |
| CER8-355 / E15 | 2340 m³/h | 230V | Standard |
| CER9-400 / E25 | 3270 m³/h | 230V | Standard |
| CER0-450 / E35 | 4550 m³/h | 230V | Standard |

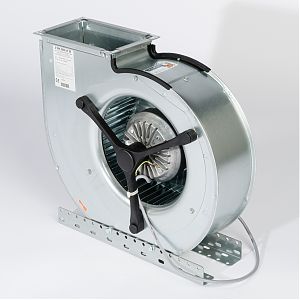

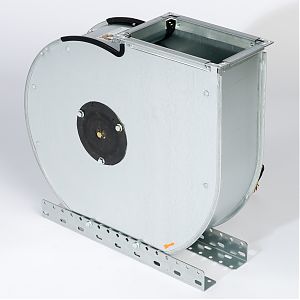

Compact Gebläse CFE/CFE-EC Serie – einseitig saugend superflach
Fischbach Compact-Gebläse mit superflachem Spiralgehäuse und vorwärtsgekrümmten Laufrädern kommen immer dann zum Einsatz wenn eine kompakte Bauweise notwendig ist und eine hohe Effizienz erreicht werden soll. Durch die eingesetzten Schräglager ist der Einbau in jeder beliebigen Lage möglich.
Wie bei allen unseren Produktgruppen lassen auch hier Sonderspannungen (Ausländische Netzte, Schiffsbau) problemlos realisieren. Der maximale Volumenstrom beträgt 5.600 m³/h (CFE Serie) oder 6.000 m³/h (CFE-EC Serie).
Produkttabellen CFE/CFE-EC Serie
| Produkt Datenblatt (PDF) | Daten | Spannung | Motor |
|---|---|---|---|
| CFE5-640/EM 15 | bis 1778 m³/h | 230V | EC-Motor |
| CFE740/EM 25 | bis 2164 m³/h | 230V | EC-Motor |
| CFE8-940/EM 850 | bis 3400 m³/h | 230V | EC-Motor |
| CFE7-840/DM 500 | bis 2990 m³/h | 400V | EC-Motor |
| CFE8-940/DM 850 | bis 3790 m³/h | 400V | EC-Motor |
| CFE930/DM 1 | bis 4220 m³/h | 400V | EC-Motor |
| CFE9-070/DM 2 | bis 6060 m³/h | 400V | EC-Motor |
| CFE9-070/DM 2.5 | bis 6190 m³/h | 400V | EC-Motor |
| Produkt Datenblatt (PDF) | Daten | Spannung | Motor |
|---|---|---|---|
| CFE540/E 1 | bis 1114 m³/h | 230V | Standard |
| CFE640/E 15 | bis 1560 m³/h | 230V | Standard |
| CFE5-640/E 15 | bis 1497 m³/h | 230V | Standard |
| CFE6-740/E 25 | bis 2074 m³/h | 230V | Standard |
| CFE840/E 35 | bis 2621 m³/h | 230V | Standard |
| CFE7-840/E 35 | bis 2436 m³/h | 230V | Standard |
| CFE930/E 80 | bis 3470 m³/h | 230V | Standard |
| CFE8-940/E 65 | bis 2810 m³/h | 230V | Standard |
| CFE8-940/E 80 | bis 3200 m³/h | 230V | Standard |
| CFE840/D 500 | bis 2755 m³/h | 400V | Standard |
| CFE8-940/D 850 | bis 3308 m³/h | 400V | Standard |
| CFE930/D 1 | bis 3972 m³/h | 400V | Standard |
| CFE930/D 850 | bis 3923 m³/h | 400V | Standard |
| CFE9-070/D 2 | bis 5260 m³/h | 400V | Standard |
| CFE9-070/D 2.5 | bis 6145 m³/h | 400V | Standard |

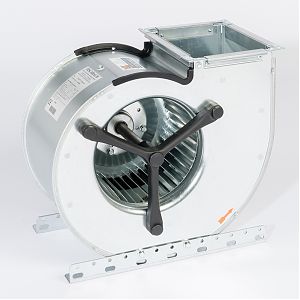

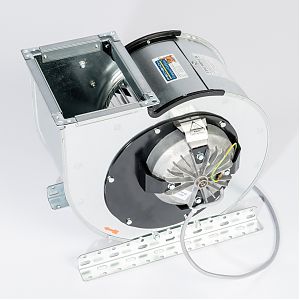

CEK/CEK-EC Serie einseitig saugend
Gebläse in kompakter Bauform von Fischbach gemäß den aktuellen VDI Richtlinien mit vom Luftstrom getrennten Scheibenankermotor / EC-Scheibenankermotor kommen immer dann zum Einsatz, wenn vorhandene Abluftanlagen erneuert oder optimiert werden und wenn es auf minimale Schallleistungspegel ankommt (z.B. bei Abzugshauben in gewerblichen Großküchen). Einfach zu reinigen, kostengünstig, schnelle Montage. Der maximale Volumenstrom beträgt 4.000 m³/h. Die maximale Fördermittel Temperatur beträgt 80°C, die maximale Umgebungstemperatur 40°C.
Produkttabelle der CEK Serie
| Produkt Datenblatt (PDF) | Spannung | Motor |
|---|---|---|
| CEK570/E 25 | 230V | Standard |
| CEK790/D1 | 400V | Standard |
| CEK670/E 35 | 230V | Standard |
| CEK570/EM 25 | 230V | EC-Motor |
| CEK670/DM 500 | 400V | EC-Motor |
| CEK790/DM 1 | 400V | EC-Motor |

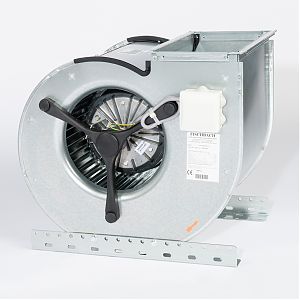

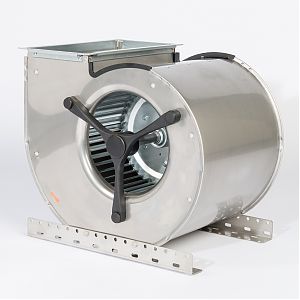

D/DS Serie mit Doppelmotor
Fischbach-Compact-Gebläse mit Doppelmotor sind die optimale Lösung im Bereich Lüftungsanwendungen mit anspruchsvoller Flexibilität. Anwendungsbereiche wie die Belüftung und Entlüftung von Tiefgaragen, Gaststätten, Bars und Diskotheken, sowie größerer Hotel- und Hallenbereiche können mit dieser Produktserie auch mit 230-Volt-Motoren abgedeckt werden. Die beiden separaten, innenliegenden Motoren können sowohl parallel als auch getrennt voneinander angesteuert werden.
Produkttabelle D/DS mit Doppelmotor
| Produkt | Spannung | Datenblatt (PDF) |
|---|---|---|
| DS7-870/2x E65 | 230V | E-Plan |
| DS8-970/2x E80 | 230V | E-Plan |
| DS8-970/2x D1 | 400V | E-Plan |
| DS9-000/2x D2.5 | 400V | E-Plan |
